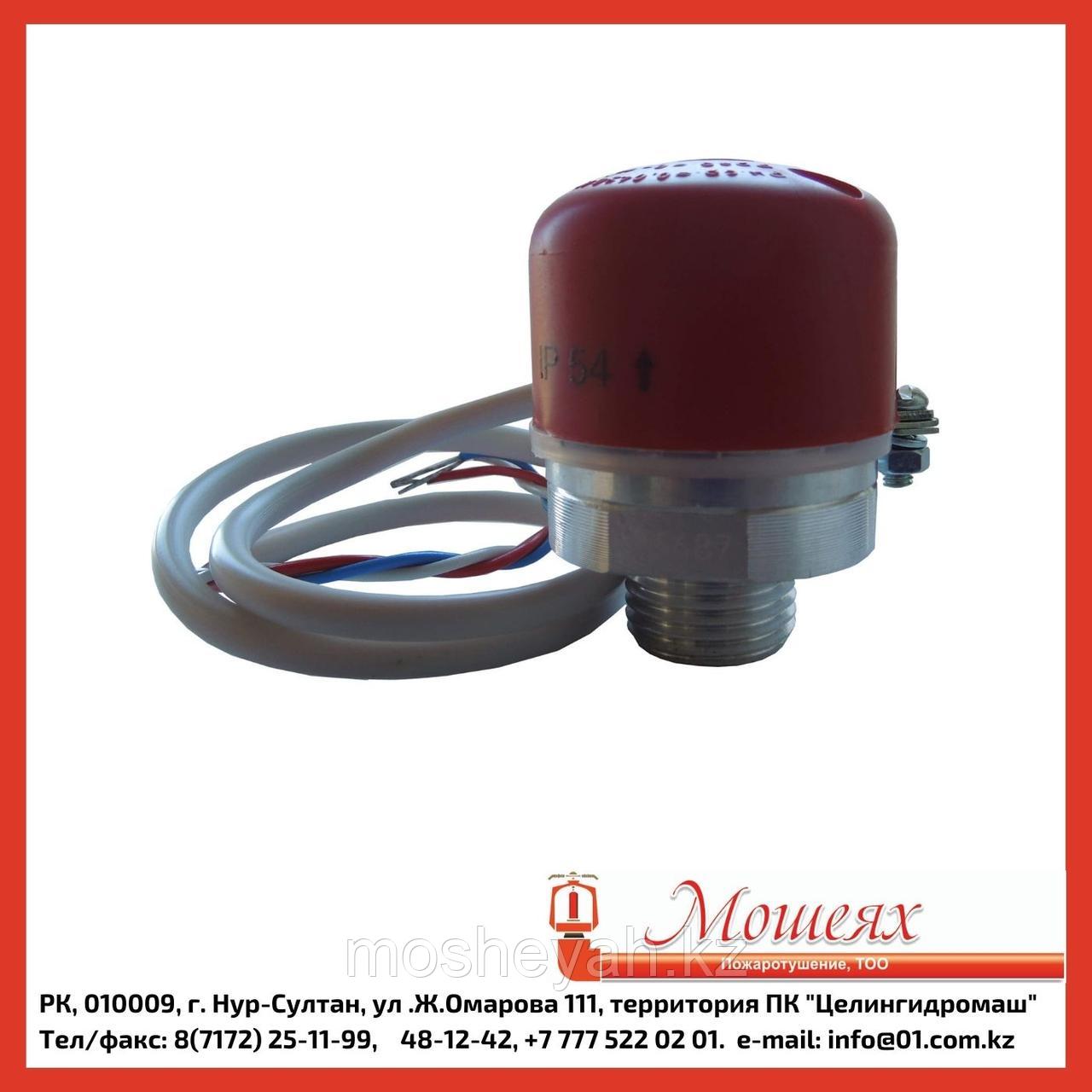

СДУ СД0,02/15(1)G1/2-В.02-"СДУ-М" исп.00 (IP33)Производитель ЗАО «ПО «Спецавтоматика», Бийск

для исполнения 00, 01, 03, 04:

– цепей переменного тока напряжением от 0,2 до 250 В в диапазоне 22×10-6 - 3,0А

– цепей постоянного тока напряжением от 0,2 до 30 В в диапазоне 22×10-6 - 4,0А

для исполнения 02 при использовании в цепях автоматики (с контролем целостности цепи при напряжении до 25,0 В) сопротивление цепи

– при отсутствии давления в рабочей камере 5,6 кОм ± 5%

– при срабатывании 2,7 кОм ± 5%

– для СДУ-М IP33: диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,06 м, длина проводников НВ-0,35 - 0,15 м

– для СДУ-М IP54: диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,56 м, длина проводников НВ-0,35 - 0,6 м

• Диапазон давлений рабочей среды под мембраной относительно давления окружающей воздушной среды сигнализатора 0 - 15,0 МПа
• Давление срабатывания:



  – при положительных температурах 0,02 - 0,06 МПа;

  – при отрицательных температурах (до минус 50°С) в воздушных системах при исключении образования конденсата внутри оборудования 0,02 - 0,10 МПа.

• Контакты сигнализатора обеспечивают коммутацию:
• Степень защиты оболочкой IP33 (для исполнения 00, 03), IP54 (для исполнения 01, 02, 04)
• Параметры постоянно присоединенного кабеля:

• Время срабатывания сигнализатора не более 1 секунды.
• Круглосуточный режим работы.
• Корпус и вкладыш сигнализатора имеют антикоррозионное покрытие.
• Электрические контакты, электромонтажные элементы находятся в закрытом корпусе и защищены от воздействия пыли и брызг.
